無線LAN設定

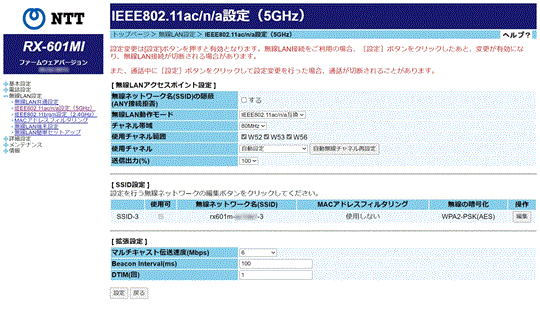

IEEE802.11ac/n/a設定（5GHz）

本商品に、無線LANに関する設定をします。
本画面は、本商品に専用無線LANカード（SC-40NE「2」）が装着されているときに表示されます。

設定変更は［設定］ボタンをクリックすると有効になります。無線LAN接続をご利用の場合、［設定］ボタンをクリックしたあと、変更が有効になり、無線LAN接続が切断される場合があります。
また、通話中に［設定］ボタンをクリックして設定変更を行った場合、通話が切断されることがあります。

※「Web設定」画面に表示されているボタンについての説明はこちら

［無線LANアクセスポイント設定］

無線ネットワーク名(SSID)の隠蔽(ANY接続拒否）（初期値：しない）

本商品で「無線ネットワーク名(SSID)」の隠蔽を行う場合にチェックします。「無線ネットワーク名(SSID)」が不明な無線LAN端末から無線ネットワークの検索を行った場合に応答しないようにできます。
また、無線LAN端末からのANY接続（どの無線LANアクセスポイントにも接続できる特殊なSSID）を拒否することができます。

※接続する機器によっては本機能が使えない場合があります。

「する」にチェックした場合

「無線ネットワーク名(SSID)」が不明な無線LAN端末から「無線ネットワーク名(SSID)」を検索したときに検出されなくなります。本商品と同一の「無線ネットワーク名(SSID)」を持つ無線LAN端末とのみ無線LAN接続できます。
また、無線LAN端末からのANY接続（どの無線LANアクセスポイントにも接続できる特殊なSSID）を拒否することができます。

「する」にチェックしなかった場合

不特定の相手から本商品の「無線ネットワーク名(SSID)」を検索されてしまいます。
不正アクセスされる可能性がありますので、ご注意ください。

無線LAN動作モード（初期値：IEEE802.11ac/n/a互換）

本商品のSSID-3で使用する無線LAN動作モードを設定します。

「IEEE802.11ac/n/a互換」

「IEEE802.11ac」と「IEEE802.11n」、「IEEE802.11a」に準拠した無線LAN通信ができます。

「IEEE802.11n/a互換」

「IEEE802.11n」と「IEEE802.11a」に準拠した無線LAN通信ができます。

チャネル帯域（初期値：80MHz）

通信チャネルの幅を選択します。
80MHzに設定した場合、20MHzに比べ、約6倍の通信速度（規格値最大1733Mbps）を実現できます。

20MHz/40MHz/80MHzから選択します
※IEEE802.11n/a互換モードを選択した場合、80MHzは使用できません。

使用チャネル範囲（初期値：W52（使用する）、W53（使用する）、W56（使用する））

使用するチャネル範囲を選択します。
W52（使用する）/W52（使用しない）/W53（使用する）/W53（使用しない）/W56（使用する）/W56（使用しない）から選択します

使用チャネル（初期値：自動設定）

「使用チャネル範囲」の選択により、設定するチャネルが変わります。

無線LAN通信で使用するチャネルを選択します。
電波干渉がある場合には、使用するチャネルを変更してください。
複数の無線LANアクセスポイントを設置する場合には、チャネルを変更してください。
各無線LANアクセスポイントが、異なるチャネルを使用することによって、電波干渉を軽減できます。
「自動設定」以外は、「使用チャネル範囲」の設定により、設定可能なチャネルが異なります。
自動設定のほか、以下が設定できます。

• W52(5.2GHz帯): 36ch, 40ch, 44ch, 48ch
• W53(5.3GHz帯): 52ch, 56ch, 60ch, 64ch
• W56(5.6GHz帯): 100ch,104ch,108ch, 112ch, 116ch, 120ch, 124ch, 128ch, 132ch, 136ch, 140ch

［自動無線チャネル再設定］

「使用チャネル」で「自動設定」が選択されている場合

［自動無線チャネル再設定］をクリックすると、電波干渉の影響が少ないチャネルを再設定します。

送信出力（％）（初期値：100）

本商品の送信出力を調整します。他のネットワークへの電波干渉回避の目的で使用します。
また、送信出力を低下させ通信可能範囲を縮小することにより、外部からの不正アクセス等のセキュリティの脅威を回避できる場合があります。
100%/50%/25%/12%/6%から選択します。

［SSID設定］

無線ネットワーク（SSID-3）の設定をします。
※SSID-3は、無線LANカード装着時に「使用可」に設定されます。

［SSID設定］を編集する場合

1. 「操作」欄の［編集］をクリックする

※「Web設定」画面に表示されているボタンについての説明はこちら

［SSID-3設定］

無線ネットワーク名(SSID-3)（初期値：rx601m-XXXXXX-3 (XXXXXXは、本商品のWAN側のMACアドレスの下6桁(小文字))※）

本商品で使用する「無線ネットワーク名(SSID)」を入力します。
最大32文字の半角英数字および記号が設定可能です（スペースのみは設定できません）。
「無線ネットワーク名(SSID)」が一致しない無線LAN端末とは、無線LAN通信できません。
逆に、「無線ネットワーク名(SSID)」が一致する無線LAN端末とは通信が可能になるため、他所にある無線LAN端末から接続できないように類推不可能な文字列を使用することをお勧めします。

※本商品の無線ネットワーク名(SSID)の初期値は、本商品の側面のラベルに記載されています。

MACアドレスフィルタリング（初期値：使用しない）

MACアドレスフィルタリングを使用する場合はチェックします。
「使用する」に設定した場合には、本商品は「MACアドレスフィルタリング」で設定してあるMACアドレスを持つ無線LAN端末とのみ、無線LAN接続できます。

無線の暗号化（初期値：WPA2-PSK(AES)）

無線の暗号化を設定します。暗号化を行うと、データを暗号化してから無線電波を発信します。

• 「なし」
  無線の暗号化をしません。
  「なし」を選択した場合、「ポートセパレート」の設定ができます。
• 「WPA-PSK(TKIP)/WPA2-PSK(AES)」
  無線LAN端末別に WPA-PSK(TKIP)またはWPA2-PSK(AES)のどちらかのモードから、対応している暗号化方式を自動選択します。
• 「WPA2-PSK(AES)」
  WPA2-PSK(AES)モードを使用します。
• 「WPA2-PSK(AES)/WPA3-SAE(AES)」
  無線LAN端末別に WPA2-PSK(AES)または、WPA3-SAE(AES)のどちらかのモードから、対応している暗号化方式を自動選択します。
• 「WPA3-SAE(AES)」
  WPA3-SAE(AES)モードを使用します。

ポートセパレート（初期値：使用しない）

「無線の暗号化」で、「なし」を選択した場合

ポートセパレートを使用する場合はチェックします。

事前共有キー(PSK)（初期値：ランダムに生成した13桁の英数字 ※）

「無線の暗号化」で、「なし」以外を選択した場合

※本商品の事前共有キー(PSK)の初期値は、本商品の側面のラベルに「暗号化キー(初期値)」として記載されています。

事前共有キー(PSK)を入力します。
事前共有キー(PSK)には、8～63桁の英数記号、または64桁以内の16進数を半角で指定できます。

使用できる文字は下記の通りです。 ただし「＊」のみの使用はできません。

8～63桁の場合

英数記号（0～9、a～z、A～Z、下表の記号）

※「 \ 」(バックスラッシュ)は、パソコンなどの機種によっては、「 ¥ 」と表示されます。

64桁の場合

16進数（0～9、a～f、A～F）

※事前共有キー(PSK)は、たやすく推測されない文字列で設定してください。

キー更新間隔（秒）（初期値：1800）

「無線の暗号化」で、「なし」以外を選択した場合

キー更新間隔(秒)を半角で入力します。指定できる値は、60～86400(秒)です。

［拡張設定］

マルチキャスト伝送速度（Mbps）（初期値：6Mbps）

マルチキャストフレームの伝送速度を設定します。
使用しない/6/9/12/18/24/36/48/54から選択します。

BeaconInterval(ms)（初期値：100ms）

Beacon間隔を設定します。
設定できる値は40～1000msです。

DTIM（回）（初期値：1回）

DTIM(Delivery Traffic Indication Message)しきい値（定期的に送信しているBeaconパケットにDTIMが含まれる頻度）を設定します。
設定できる範囲は1～5回です。

※5回に設定した場合は、Beacon送信5回に1回DTIMを送信します。
